 | · 安全繼電器專為安全地毯安全觸邊設計 · 有3路NO安全輸出和1路NC輔助輸出 · 支持雙通道運行 · 復位方式靈活可選手動或自動 |
▊產品選型

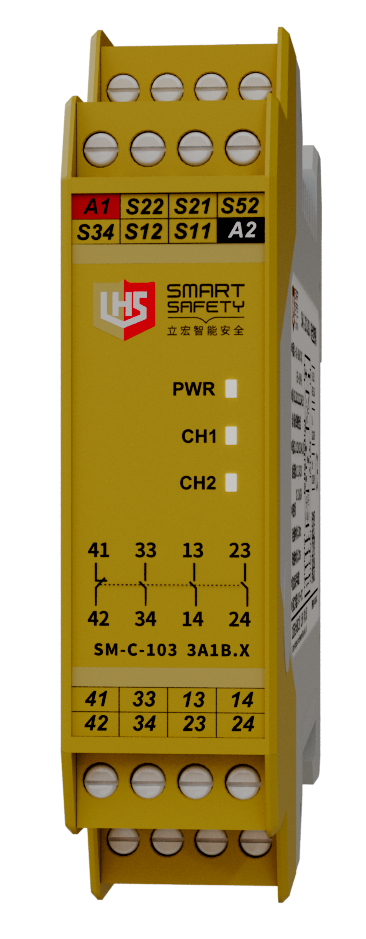

產品名稱 | 型號 | 觸點數量 | 品牌 | |
安全控制器 | SM-C-103 3A1B.X | 3NO+1NC | LHS | |
| 說 明 | 適用于安全觸邊安全地毯 | |||
▊安全性能
· 性能等級 (PL)：PLe · 安全類別 (Cat.)：Cat.4 · 任務時間 (TM)：20年 · 診斷覆蓋率 (DC/DCavg)：99% · 安全完整性等級 (SIL)：SIL3 · 硬件故障裕度 (HFT)：1 · 安全失效分?jǐn)?shù) (SFF)：99% · 危險失效概率 (PFHd)：1.78E-9/h · 停止級別 (Stop Category)：0/1 | 符合標準ENISO13849 符合標準ENISO13849 符合標準ENISO13849 符合標準ENISO13849 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準EN60204-1 |
▊主要技術參數
名稱 | 安全繼電器 | |
型號 | SM-C-103 3A1B.X | |
電源特性 | ||
供電電壓 | 24V DC/AC | |
電壓容差 | 0.85~1.1 | |
交流頻率 | 50Hz~60Hz | |
電流損耗 | ≤90mA (24V DC)，≤180mA (24V AC) | |
輸入特征 | ||
輸入電流 | ≤50mA (24V DC) | |
導線電阻 | ≤15Ω | |
輸入設備 | 四線制安全地毯 | |
輸出特征 | ||
觸點數量 | 3NO+1NC | |
觸點材料 | AgSnO?+0.2 μm Au | |
觸點類型 | 強制導向 | |
觸點熔絲保護 | 10A gL/gG，NEOZED (常開觸點)；6A gL/gG，NEOZED (常閉觸點) | |
切換容量 (EN60947-5-1) | AC-15，5A/230V；DC-13，5A/24V | |
時間特征 | ||
吸合緩沖時間 | 自動復位：≤300ms | |
手動復位：≤150ms | ||
釋放緩沖時間 | AC-15,5A/230V;DC-13,5A/24V | |
急停操作：≤30ms | ||
釋放緩沖時間 | 電源失效：≤100ms | |
恢復時間 | ≤100ms | |
電源短時中斷 | 20ms | |
| ▊ | 環境特性參數 |
·電磁兼容：符合 EN60947，EN61000-6-2，EN61000-6-4 ·振動頻率：10Hz～55Hz ·振動幅度：0.35mm ·電氣間隙和爬電距離：符合 EN 60947-1 ·過壓等級：III ·污染等級：2 ·防護等級：IP20 ·額定絕緣電壓：250V AC ·額定沖擊電壓：6000V (1.2/50us) ·絕緣強度：1500V AC，1min ·使用溫度：-20℃～+60℃ ·儲存溫度：-40℃～+85℃ ·相對濕度：10%～90% ·機械壽命：10?次以上 |
▊功能框圖/典型應用

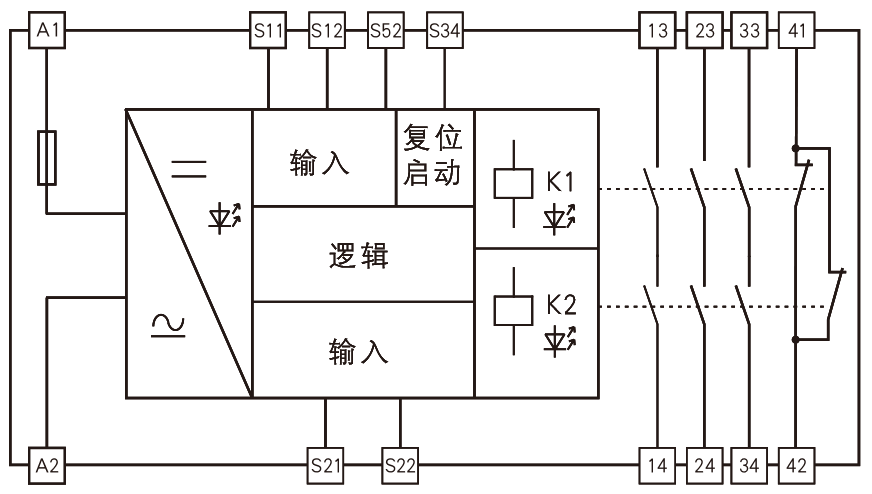

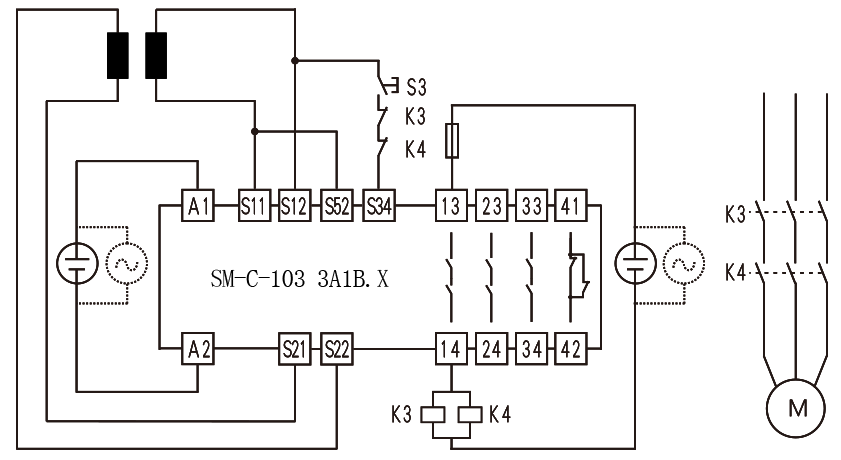

功能框圖 | 典型應用 |
 |  |
▊產品尺寸圖
 |
▊接線示意圖
| 電 源 |  | |
| 輸 入 |  | |
| 復位回路 | 自動復位 | 手動復位 |
 |  | |
| 反饋回路 | 自動復位 | 手動復位 |
 |  | |
