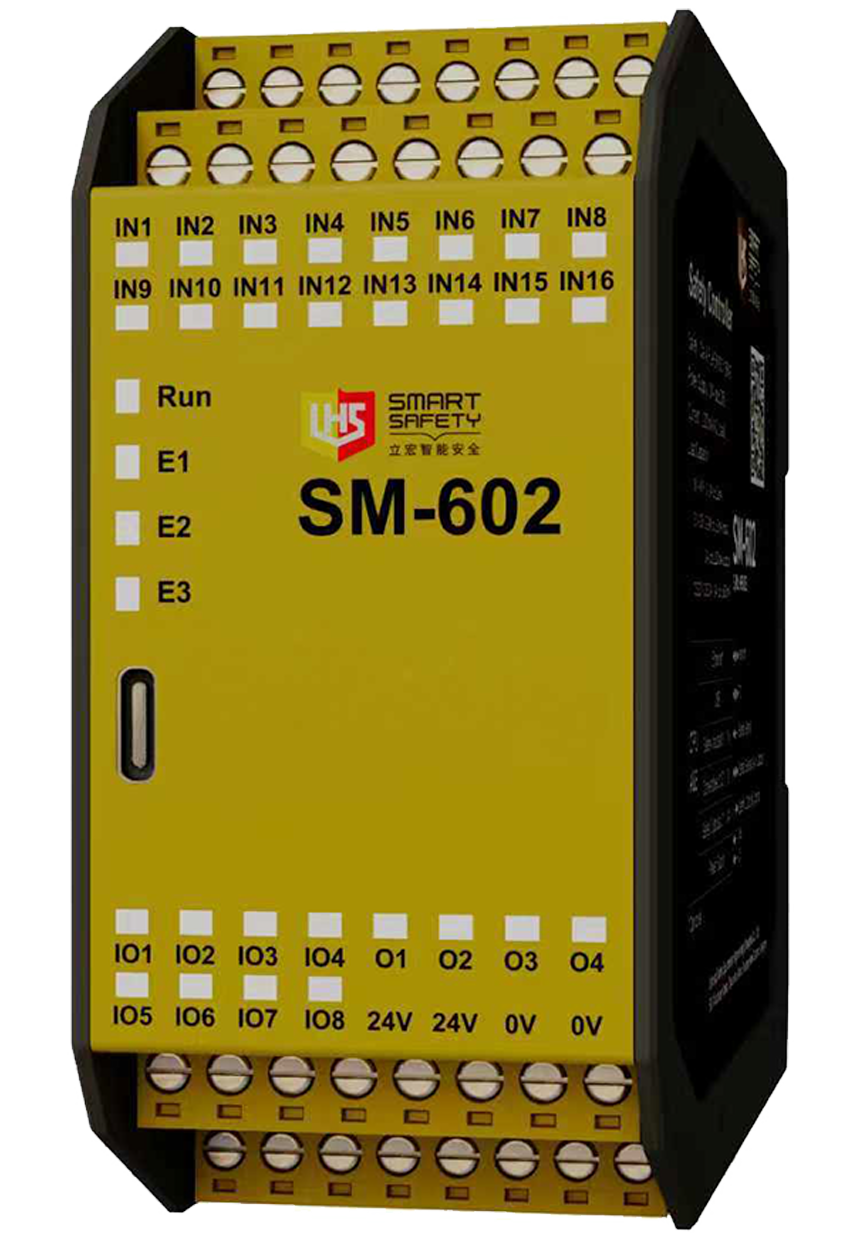

SM-602N可編程控制器

作為安全回路最重要環節，安全控制器/安全PLC已經越來越多的被人們所認知，但是在使用的過程中，仍然有很多使用者困惑，安全繼電器和普通繼電器到底有哪幾方面的區別，在此和大家進行分享。眾所周知，安全設計的理念我們一定要記住三個詞：

（1）冗余

（2）相異

（3）自檢測

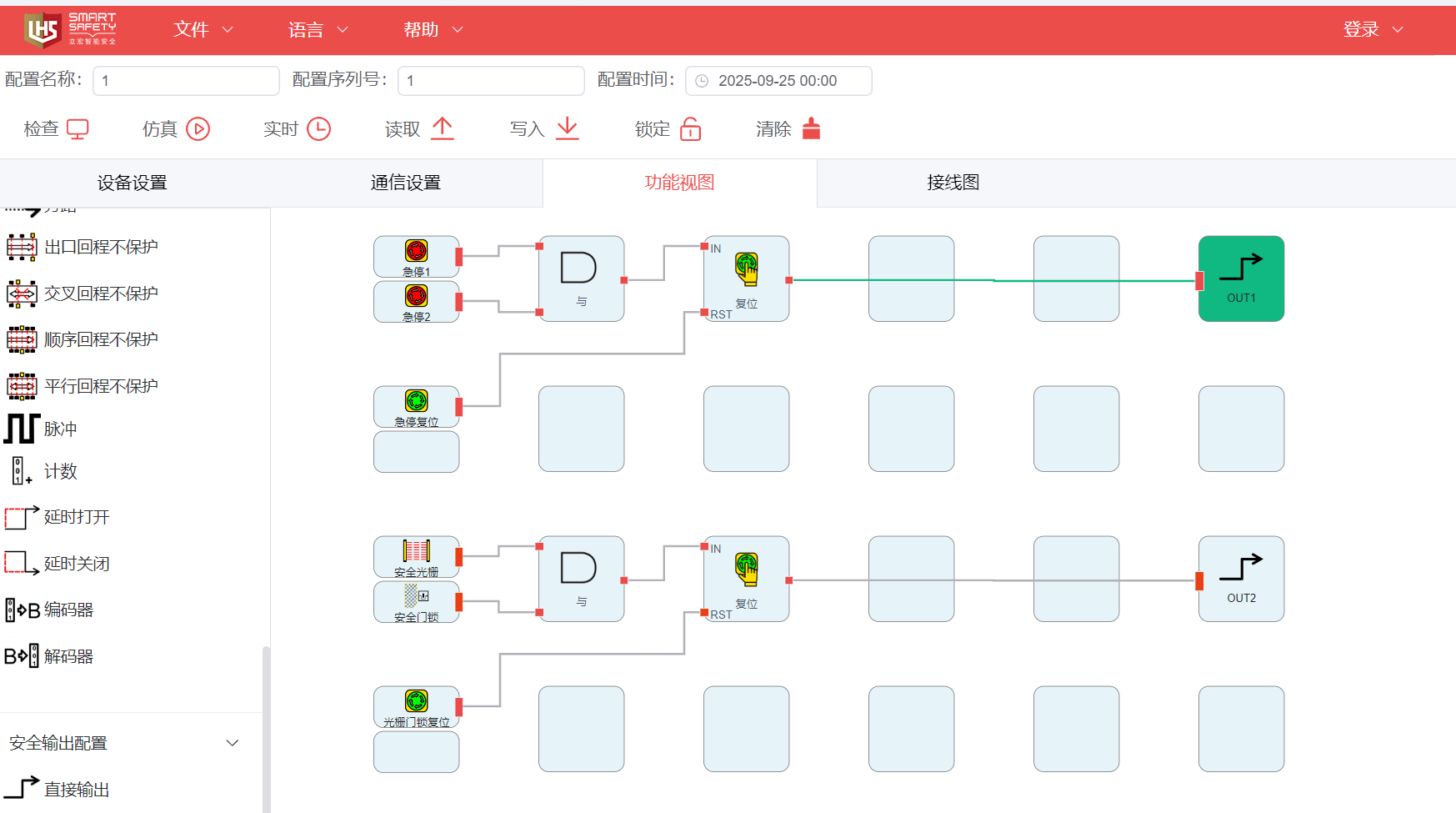

SM-602N安全控制器軟件操作說明

如何架構安全回路可靠性達到PLd以上，安全控制器必不可少成為重要環節，安全回路由安全輸入，安全控制，安全輸出組成子系統，而安全控制《包含安全繼電器，安全控制器，安全PLC等》實現安全控制功能，設計人員根據輸入端產品數量，匹配不同的安全控制器達到安全回路的可靠性等級

· 集成能力強：可接入急停，雙手啟動開關，安全門開關，安全門鎖，安全光柵，安全地毯，激光雷達等傳感器

· 編程軟件靈活易用

· 豐富的輸入設備、功能塊、輸出塊

· 高安全等級：SIL3、PLe、Cat．4

· 16 點安全輸入、8 點可配置( 輸入/ 測試脈沖/ 輔助輸出)、4 點安全輸出

▊	產品選型

產品選型	電源	安全輸入	安全輸出	輸入/測試輸出
SM-602	DC24V±20%	16點	4點	8點
說明	可接入急停，雙手啟動開關，安全門開關，安全門鎖，安全光柵，安全地毯，激光雷達等傳感器。

▊	技術參數

符合標準		EN ISO 13849-1
		EN ISO 13849-2
		EN 62061
		IEC 61508
		IEC62061
符合性能指數(PL)		e(EN ISO 13849-1)
安全完整性等級(SIL)		3(IEC 61508、IEC 62061)
可對應安全類別		4(EN ISO 13849-1)
輸入輸出點數	安全輸入	16點
	安全輸出	4組晶體管
	繼電器輸出	/
	輔助輸入/輸出	8點
電源	電壓范圍	DC24V±20%
電源	產品消耗電流	<200mA
通信接口	USB接口	TYPE-C
使用環境	使用溫度	-5℃~55℃
	使用濕度	5%~85%（無結露）
	存儲溫度	-20℃~70℃
	抗震性	10...55Hz,0.35mm
	抗沖擊性	10g,16ms,100次
	污染等級	2
	使用海拔	<2000米
物理特性	尺寸	12010045（mm）
	材質	PC
	重量	約300g
	防護等級	IP20
	最大導體規格	0.2...4mm2
	安裝導軌	35mmDIN導軌
輸入規格	輸入類型	觸點輸出設備/PNP輸出設備
	導通電平	15V~27V
	關斷電平	0V~5V
	輸入電流	<1mA
	保護	浪涌保護、過壓保護
安全輸出規格	輸出類型	PNP晶體管輸出
	最大負載電流	500mA
	導通壓降	<2V
	漏電流	<0.5mA
	最大負載容量	1uF
	負載電阻	>2.4Ω
	保護	過流保護、過壓保護、浪涌保護、短路保護
測試輸出規格	輸出類型	PNP晶體管輸出
	最大負載電流	100mA
	漏電流	<0.5mA
	保護	過流保護、過壓保護、浪涌保護

▊

面板說明

編號	名稱	功能
①	接線端子	用于連接外部設備和供電的端子
②	端子指示燈	指示端子導通/關閉的狀態
③	狀態指示燈	指示設備運行的狀態
④	USB接口	與上位機軟件通信接口
⑤	以太網接口	網絡通信接口
⑥	安裝導軌卡子	固定產品
接線端子說明
端子號	功能	說明
IN1~IN16	輸入端子	用于接外部輸入設備
IO1~IO8	輸入/測試輸出端子	用于接外部輸入設備或作為脈沖源或作為輔助輸出
O1~O4	安全輸出端子	用于接安全輸出
24V	電源正
0V	電源負

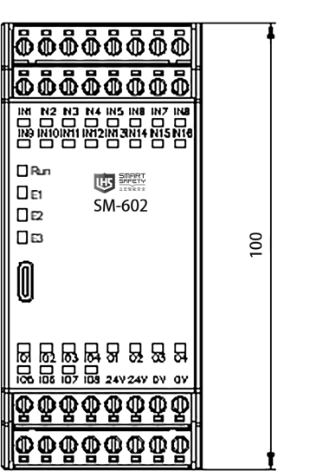

▊	產品尺寸圖

▊

接線說明

SM-602可接入兩種類型的輸入設備：
輸入接線 1.帶觸點輸出形式的輸入設備，如急停、使能開關、機械門鎖等，設備自身無法輸出電壓，需要外部信號供電使用，它分為兩種接線方式：

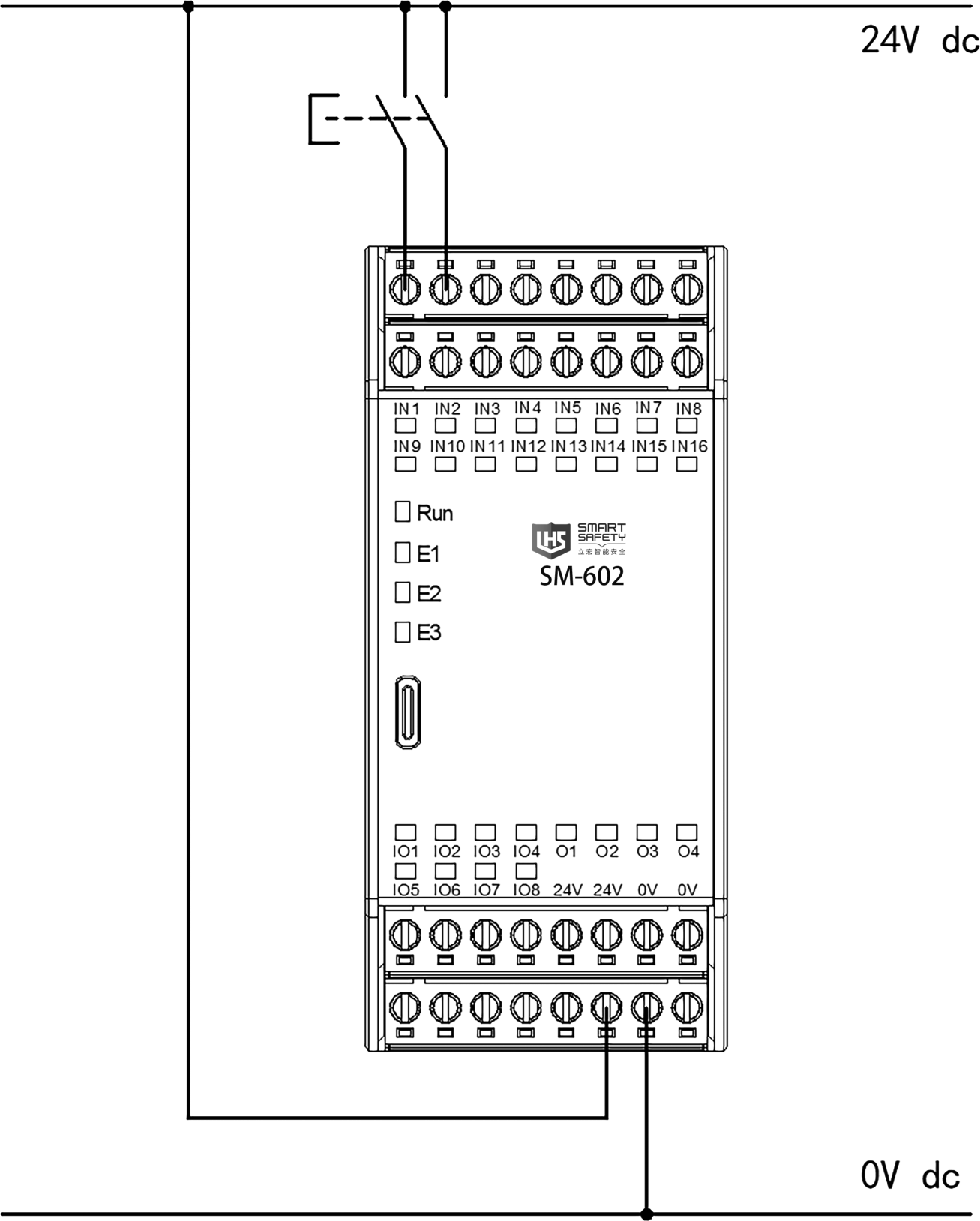

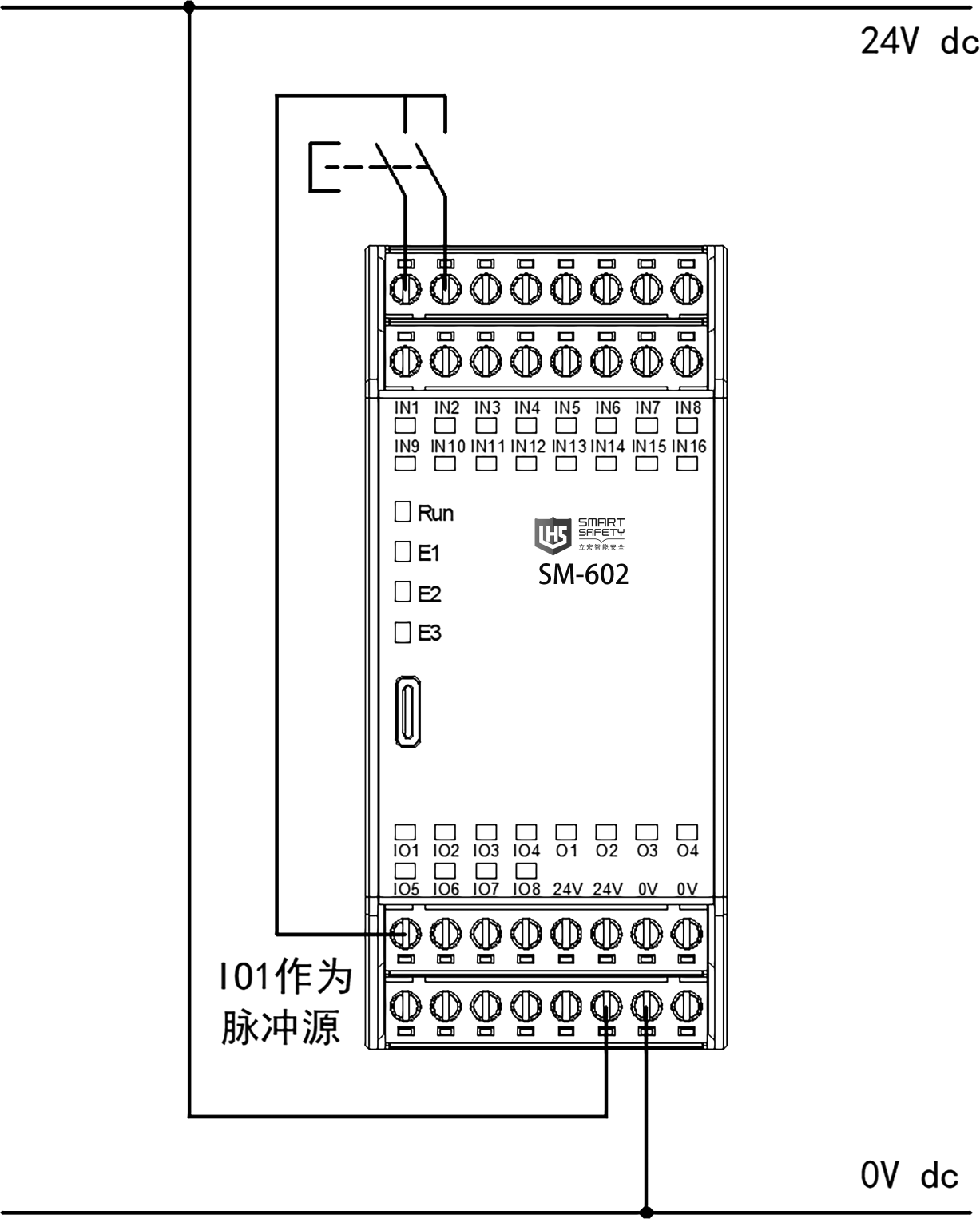

①電平輸入接線：外部信號提供固定電源（PNP）	②脈沖輸入接線：由SM-602的IO口提供測試脈沖，此方式可達到4類安全等級；

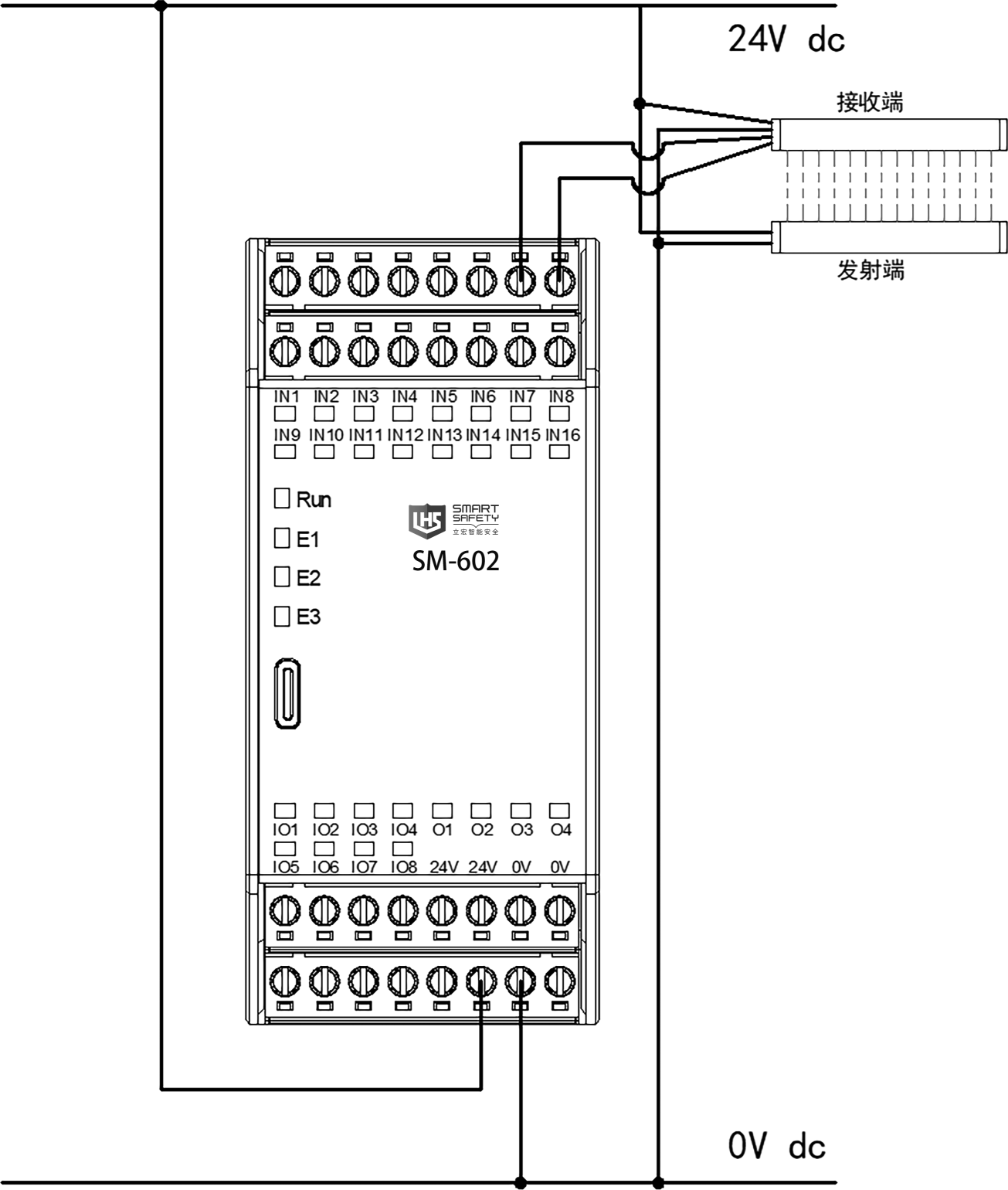

2.帶OSSD輸出形式的輸入設備，如光柵、安全開關、安全門鎖等，設備自身可以輸出電壓。
